Description
CM 1-3 A-R-A-V-AQQV J-A-A-N Compact, reliable, horizontal, multistage, end-suction centrifugal pump with axial suction port and radial discharge port. The shaft, impellers and chambers are made of stainless steel. The inlet and discharge parts are made of cast iron. The mechanical shaft seal is a special designed, unbalanced O-ring seal. Pipework connection is via internal Whitworth pipe threads, Rp (ISO 7/1). The pump is fitted with a 3-phase, foot-mounted, fan-cooled asynchronous motor.
EAN
5710621553421
Approvals
CE
Built-in motor protection
NONE
Cable included (Yes/No)
N
Code for rubber
V
Code for shaft seal
AQQV
Connect code
R
Connection
1 inch
Curve tolerance
ISO9906:2012 3B
Density
62.29 lb/ft³
Enclosure class (IEC 34-5)
IP55
Frame size
71AA
Frequency converter
NONE
Gross weight
30.4 lb
Housing
Cast iron
Impeller
Stainless steel
Impellers
3
Insulation class (IEC 85)
F
Liquid temperature range
-4 .. 194 °F
Mains frequency
50 Hz
Material code
A
Material Pricing Group
35
Max pressure at stated temp
145 psi / 194 °F
Maximum operating pressure
10 bar
Minimum efficiency index, MEI ≥
0.7
Model
A
Motor standard
IEC
Net weight
24.9 lb
Pump housing
Cast iron
Pump speed on which pump data are based
2900 rpm
Pump version
A
Pumped liquid
Water
Range of ambient temperature
-4 .. 131 °F
Rated current
0.55-0.65 A
Rated flow
8.98 US gpm
Rated head
86.41 ft
Rated power - P2
0.25 kW
Rated speed
2870-2890 rpm
Rated voltage
3 x 380-415 V V
Real Time
Delivery date to be confirmed on Sales Order Update with real time availability and Net price
Rubber
V
Selected liquid temperature
68 °F
Service factor
1
Size
71AA
Size of inlet connection
1 inch
Size of outlet connection
1 inch
Standard
IEC
Starting current
730-780 %
Suitable for 50/60 Hz
Y
Terminal box position
12
Type of connection
Rp
Version
A
Motor Curves

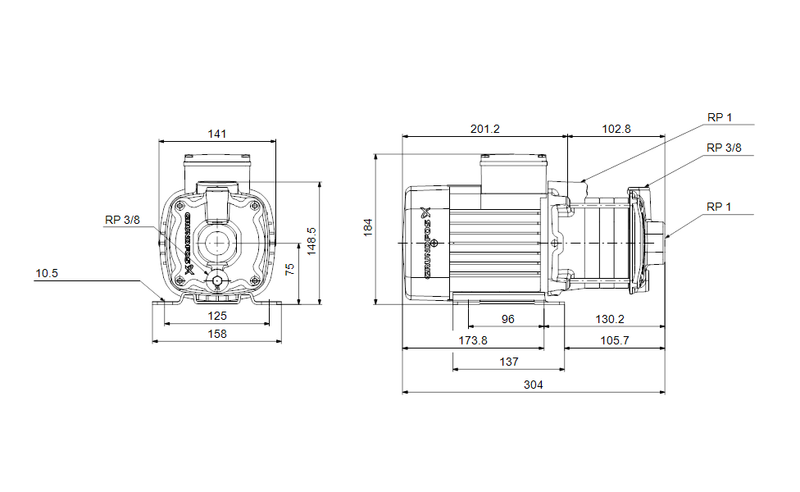

Dimensional Drawing

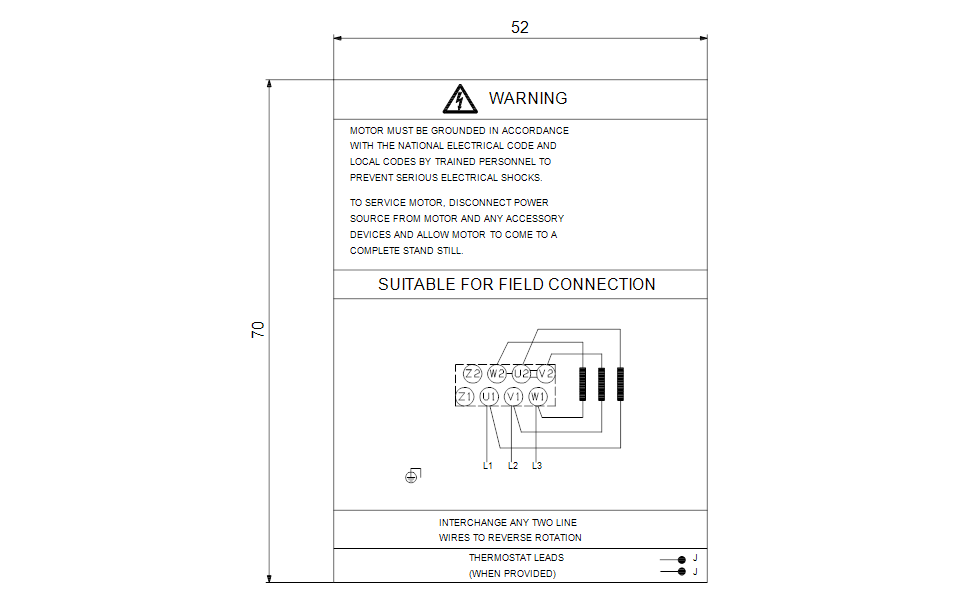

DWiring Diagram
